Potting et surmoulage : l’expertise CLIX Industries au service de la protection et de la fiabilisation des composants électroniques et mécaniques

Dans l’industrie électronique moderne, qu’il s’agisse des secteurs industriels exigeants comme l’automobile, l’aéronautique, le médical ou l’électronique de pointe, les objets connectés industriels (IIoT), la protection des composants sensibles contre les agressions environnementales, de plus en plus hostiles, est un défi critique. L’humidité, les vibrations, les chocs thermiques et les agents chimiques peuvent gravement compromettre la fiabilité des systèmes.

Cette protection a l’avantage d’amener d’autres fonctions possibles comme la résistance mécanique, la résistance à la corrosion, la confidentialité des technologies encapsulées – difficilement copiables.

Pour répondre à ces enjeux et garantir la longévité des produits, Clix Industries déploie son expertise à travers deux technologies clés du collage industriel et de l’encapsulation industrielle : le Potting (encapsulage) et le Surmoulage (overmolding). La maitrise du collage est primordiale pour ces 2 procédés afin d’assurer certaines fonctions et la durabilité des produits.

 Bien que ces deux méthodes visent à protéger et isoler, elles reposent sur des procédés et matériaux distincts.

1. DÉFINITIONS ET PRINCIPES FONDAMENTAUX ?

Souvent confondus, le Potting et le Surmoulage répondent pourtant à des logiques de conception et de mise en œuvre différentes. Leur objectif final reste cependant similaire : protéger.

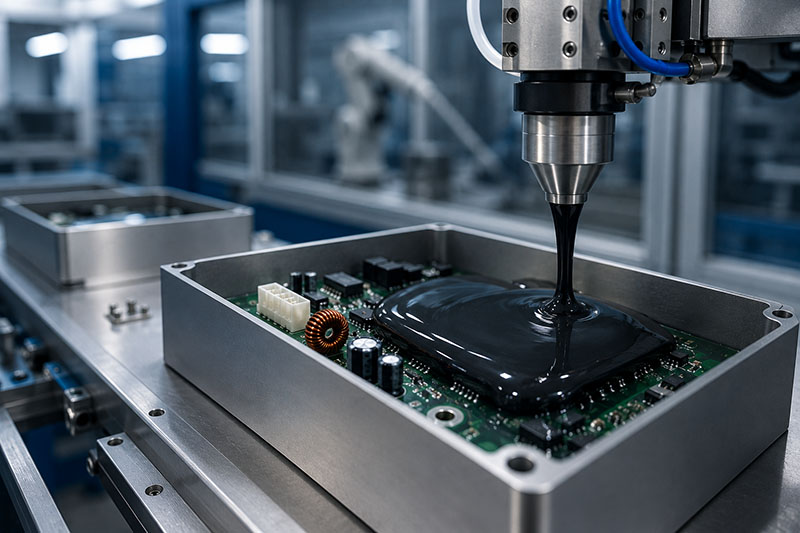

Le Potting (Encapsulage en boîtier)

Le Potting consiste à placer le composant électronique (souvent une carte PCBA) à l’intérieur d’un boîtier ou d’une coque « perdue », puis à y couler une résine liquide mono ou bi-composants. La résine durcit pour englober totalement le composant et combler les moindres interstices. Le boîtier d’origine fait partie intégrante du produit final.

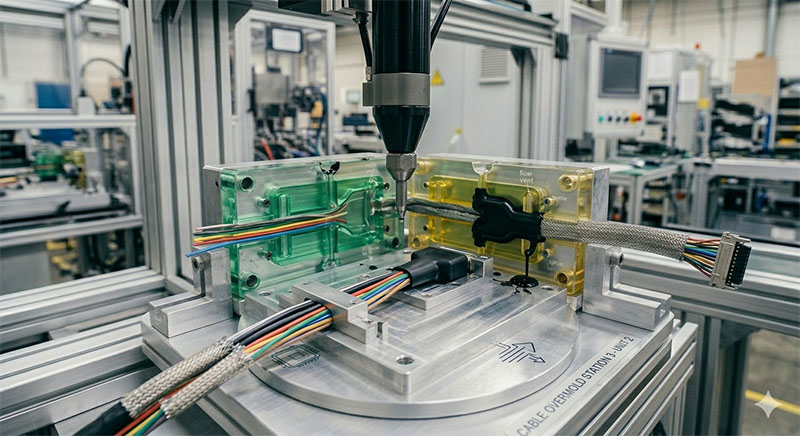

Le Surmoulage (Overmolding) par Collage

Le Surmoulage consiste à placer le composant (par exemple, la jonction entre un câble et un connecteur) dans un moule d’injection amovible. Une résine ou un polymère thermoplastique/thermodurcissable est injecté ou coulé sous basse ou haute pression directement sur la pièce. Après durcissement, le moule est retiré. On parle de surmoulage par collage lorsque la chimie du matériau injecté est spécifiquement formulée pour adhérer chimiquement aux substrats (gaine du câble, plastique du connecteur) afin de garantir une étanchéité parfaite.

Ainsi, la qualité de l’adhésion entre le matériau injecté (résine, élastomère ou adhésif) et le support est un facteur déterminant de la fiabilité de l’ensemble. Elle crée une interface continue, sans vide ni chemin de migration, qui protège le composant contre les infiltrations et la corrosion. Une adhésion maîtrisée est donc un élément clé de la fiabilité des pièces utilisées dans des environnements exigeants, où l’humidité, les contraintes mécaniques et les variations de température peuvent compromettre la durabilité de l’assemblage.





2. LES FONCTIONS CLÉS DE LA PROTECTION

Ces procédés n’agissent pas comme une simple barrière physique ; ils apportent une multitude de propriétés techniques à l’assemblage :

• Étanchéité (IP67 / IP68) : Protection barrière contre l’eau, l’humidité, les brouillards salins et l’immersion.
• Résistance contre la corrosion : Pas de micro cavités et de condensation d’eau au niveau du PCB ou des composants
• Isolation électrique : Rigidité diélectrique élevée pour éviter les arcs électriques et les courts-circuits, notamment dans l’électronique de puissance.
• Gestion thermique : Dissipation de la chaleur générée par les composants actifs vers l’extérieur grâce à des résines chargées thermiquement.
• Résistance mécanique et antivibratoire : Absorption des chocs thermomécaniques et amortissement des vibrations (essentiel dans l’automobile et le ferroviaire).
• Protection chimique : Résistance aux hydrocarbures, aux solvants, aux acides et aux agents de nettoyage industriels.
• Confidentialité (Inviolabilité) : Masquage du design de la carte électronique pour empêcher la rétro-ingénierie et le piquage de composants.

Le surmoulage amène en plus :

• Intégration de fonctions : Zones de préhension, passages de câbles, dispositifs anti-arrachement.
• Réduction du nombre de pièces : Une seule opération peut remplacer plusieurs composants assemblés séparément
• Productivité élevée : Une fois l’outillage ou le moule industrialisé, le procédé est particulièrement adapté aux grandes séries.



3. QUELS ADHÉSIFS UTILISÉS

En potting et surmoulage, le choix de l’adhésif ou de la résine est le facteur le plus critique pour la réussite du procédé. Ce choix dépend principalement des contraintes de service : protection environnementale, dissipation thermique, résistance aux vibrations, tenue chimique, transparence, etc.

On ne parle pas ici de simples « colles », mais de résines techniques mono ou bi-composants, à polymérisation spécifique.

Quatre grandes familles dominent le marché industriel pour ces types de procédés :

Les résines Polyuréthanes (PU)

C’est le choix de prédilection pour protéger les composants électroniques sensibles aux variations de température.

• Avantages : Excellente flexibilité (absorbe les chocs et les vibrations), bonne adhérence sur les plastiques, faible exothermie (chauffe peu en durcissant, ce qui protège les composants).
• Inconvénients : Moins résistants aux très hautes températures et à l’humidité stricte avant durcissement.
• Idéal pour : Le potting de capteurs, de cartes électroniques automobiles, et le surmoulage de connecteurs souples.

Les résines Époxy

C’est le choix de prédilection pour une protection « blindée ».

• Avantages : Excellente résistance mécanique (dur et rigide), très haute résistance chimique et thermique, excellente isolation électrique.
• Inconvénients : Très rigide (peut stresser les composants fragiles lors des cycles thermiques), rétraction possible au durcissement.
• Idéal pour : Le potting de transformateurs, de moteurs électriques, ou le surmoulage de pièces soumises à de dures contraintes environnementales.

Les Silicones

Le silicone est incomparable lorsque les températures s’affolent.

• Avantages : Reste ultra-souple de -50°C à +200°C (voire plus), excellente résistance aux UV et aux intempéries, étanchéité parfaite.
• Inconvénients : Coût plus élevé, adhérence parfois difficile sur certains plastiques sans primaire, faible résistance aux déchirures.
• Idéal pour : L’encapsulage d’éclairages LED, de modules de puissance, ou l’électronique embarquée aérospatiale.

Les Hot Melt (Polyamides / Polyoléfines)

Ces adhésifs thermofusibles sont très utilisés spécifiquement pour le surmoulage basse pression (Low Pressure Molding).

• Avantages : Solidification quasi instantanée par refroidissement (cycles de production très courts), pas de mélange requis, respectueux de l’environnement (sans solvant).
• Inconvénients : Moins performants en cas de contact prolongé avec des solvants chimiques agressifs ou à très haute température stable.
• Idéal pour : Le surmoulage rapide de faisceaux de câbles, de connecteurs étanches et de clés USB.



D’autres critères sont essentiels pour affiner le choix du type de résine à utiliser en fonction du process à appliquer :

• La viscosité et tenue (thixotropie)

C’est la différence majeure entre le potting et le surmoulage. Il est primordial en fonction du process de sélectionner la bonne formulation.

Pour le Potting, on recherche une viscosité très faible (liquide). Le produit doit couler comme de l’eau pour s’infiltrer dans les moindres interstices d’un boîtier, envelopper les composants complexes et laisser les bulles d’air s’échapper facilement.

Pour le Surmoulage, on recherche une viscosité élevée ou une thixotropie (le produit ne coule pas tout seul). S’il s’agit de résine liquide (comme un PU ou un époxy de surmoulage), elle doit durcir très vite dès qu’elle touche le moule. S’il s’agit de Hot Melt, le produit arrive sous forme de polymère solide, est fondu, puis injecté sous pression dans un moule fermé où il fige instantanément.



• Le besoin (ou non) d’un boitier rigide

Pour le Potting, en général, l’adhésif n’a pas besoin d’avoir une excellente tenue mécanique « esthétique » externe, car il reste définitivement dans son boîtier (qui sert de moule perdu). La résine peut donc être très molle ou collante (comme certains gels de silicone).

En Surmoulage, l’adhésif devient la coque externe du produit une fois le moule retiré. Il doit donc avoir une excellente tenue aux impacts, aux rayures, et un aspect visuel propre (pas de collant au toucher « tack »). On cherche alors à utiliser des duretés Shore plus élevées.



• Le besoin de radio-transparence de la résine

Pour les objets connectés avec antennes émettrices et/ou réceptrices, les composants électroniques sont fréquemment protégés par un Potting ou un Surmoulage afin d’améliorer leur résistance aux chocs, à l’humidité, aux vibrations et aux environnements agressifs.

Cependant, cette protection ne doit pas perturber la communication sans fil.

Une résine radio-transparente laisse traverser les ondes électromagnétiques avec un minimum d’atténuation. Elle permet ainsi aux antennes embarquées de conserver leurs performances en termes de portée, de débit et de fiabilité

Mais rien de tout cela n’est gravé dans le marbre et est à nuancer et adapter à chaque cahier des charges. En effet, chaque cas, chaque problématique est différent, entrainant un process et un choix de colles, de fonctions à corréler aux spécifications de chaque cahier des charges.



4. UN PROCESS À BIEN MAITRISER : QUELLES CONTRAINTES DE PRODUCTION ?

En collage industriel, La mise en œuvre du Potting ou du Surmoulage fait face à plusieurs défis physiques qu’il faut anticiper dès la phase de conception et contrer ces modes de défaillances dans la mise en œuvre du process pour garantir la fiabilité du procédé.

On peut mentionner ici :

• Le stress thermique (CTE) : Les composants électroniques, le cuivre, le plastique du boîtier et la résine ont tous des coefficients de dilatation thermique différents. Lors des cycles thermiques, des fissures ou des arrachements de composants peuvent survenir.
  La solution, choisir une résine avec un CTE le plus proche de celui du PCB afin de minimiser les différentiels de dilatation.

• La viscosité et la coulabilité : Une résine trop visqueuse ne pénètrera pas sous les puces électroniques (composants BGA par exemple).
  La solution, préchauffer la résine pour abaisser sa viscosité avant la dépose.

• Le retrait de polymérisation (shrinkage) : On parle ici d’une réduction de volume qui se produit lorsqu’une résine passe de l’état liquide à l’état solide. En potting et en surmoulage, si ce retrait n’est pas maîtrisé, il peut causer : rupture de composants électroniques fragiles, décollement des parois (perte d’étanchéité), fissures dans la résine, ou déformation de la pièce surmoulée.
  La solution, un contrôle de l’exothermie en privilégiant une polymérisation par paliers pour ralentir la réaction chimique et avoir une meilleure stabilité de durcissement ou un potting en plusieurs couches en cas de gros volume afin de limiter l’exothermie.

• La présence de bulles d’air : ces poches d’air créent des zones de faiblesse mécanique, des risques de claquage diélectrique (arcs électriques) et des défauts d’étanchéité. Une seule bulle d’air piégée contre un composant chaud crée un « point chaud » car la chaleur ne peut plus s’échapper à cet endroit.
  La solution, utiliser un système de dosage/mélange sous vide, ou dégazer et préchauffer les composants et la résine pour éliminer toute trace d’humidité, ou utiliser une table vibrante juste après la coulée pour aider à décoller les bulles piégées sous les composants.

• La dissipation thermique : L’objectif du potting thermique est de remplacer l’air autour des composants par une résine ayant la conductivité la plus élevée possible pour acheminer les calories vers l’extérieur (le boîtier ou un radiateur).
  La solution, en plus du bon choix de résine, créer un pont thermique vers un dissipateur actif, réduire l’épaisseur de la résine, éliminer les bulles d’air.

• L’effet de mèche (Wicking effect) : Dans le surmoulage de câbles, l’eau peut s’infiltrer à l’intérieur du câble, entre les torons de cuivre.
  La solution, utiliser des barrières d’arrêt de capillarité ou des colles d’étanchéité thermofusibles (Hot Melt) spécifiques avant le surmoulage.



5. POTTING OU SURMOULAGE – COMMENT CHOISIR ?

Le choix entre le Potting et le Surmoulage est une décision cruciale en conception électronique et industrielle. Ces deux process visent à protéger des composants contre les agressions extérieures (humidité, chocs, vibrations), mais leurs procédés et leurs résultats sont très différents comme nous venons de le voir.

Le choix entre ces deux procédés dépend de trois facteurs directeurs :

• Le volume de production : pour des séries de 500 pièces par an, le Potting est économiquement imbattable. Si l’objectif est de 100 000 pièces, les gains de productivité (temps de cycle) du Surmoulage amortiront très vite le coût du moule.

• L’environnement thermique : pour de l’électronique de puissance qui chauffe fortement, les silicones de Potting offrent une dissipation thermique et une tenue en température que les thermoplastiques de surmoulage ne peuvent pas atteindre.

• L’espace disponible : pour un capteur embarqué ou un connecteur étanche devant se glisser dans un espace réduit, le Surmoulage est la solution reine grâce à sa précision géométrique.



Quand choisir le Potting ?

Le Potting est la solution par excellence pour :

• Composants fragiles ou sensibles : Les bobinages, les capteurs délicats ou les connecteurs fins ne supporteraient pas la pression d’une presse à injecter. La résine de Potting s’écoule naturellement sans forcer.
• Petites séries ou prototypes : Comme il n’y a pas besoin de concevoir un moule en acier coûteux, il est possible de démarrer la production immédiatement à moindre coût.
• Besoin d’une isolation diélectrique maximale : Les résines de Potting (surtout les époxys) offrent une excellente barrière contre la haute tension et éliminent l’air ambiant, évitant les arcs électriques.



Quand choisir le Surmoulage ?

Le surmoulage s’impose dès que les contraintes d’espace et de volume de production prennent le dessus :

• Production de masse (Millions de pièces) : Une fois le moule rentabilisé, le coût unitaire du surmoulage est dérisoire et la cadence est extrêmement rapide.
• Électronique embarquée : Pour fabriquez un objet connecté, une clé USB, ou un connecteur de câble automobile, il est nécessaire de viser un produit le plus fin et léger possible. Le Surmoulage supprime l’épaisseur superflue du boîtier de Potting.
• Exigences esthétiques et ergonomiques : Le surmoulage permet d’intégrer des textures « soft touch » (toucher doux), des logos directement gravés dans la matière, ou des formes complexes qui facilitent la prise en main.



6. CONCLUSION

 Le Potting et le Surmoulage constituent aujourd’hui des solutions incontournables pour améliorer la fiabilité des systèmes électroniques exposés à des environnements sévères.

Le Potting se distingue par sa flexibilité de mise en œuvre et son excellente protection des composants, tandis que le Surmoulage permet d’intégrer simultanément des fonctions mécaniques, d’étanchéité et de protection dans une solution compacte et industrialisée.

Ces 2 procédés utilisent des technologies adhésives. Ils s’appuient sur les mêmes familles de résines que le collage industriel (époxy, polyuréthane, silicone) et exploitent leurs propriétés d’adhésion pour assurer, selon les besoins, la protection, l’étanchéité, l’isolation ou l’intégration de fonctions

Le choix de la technologie doit être réalisé dès les premières phases de conception afin d’optimiser les performances, les coûts de fabrication et la durée de vie du produit final.

Chez Clix Industries, nous ne nous contentons pas d’appliquer de la colle ou de la résine. Nous co-développons votre solution :

1. Analyse du besoin : Étude des contraintes thermiques, chimiques et mécaniques de votre application.
2. Sélection des interfaces : Traitement de surface (Plasma/Corona) si nécessaire pour garantir une adhérence parfaite de la résine sur vos substrats.
3. Industrialisation : Conception des outillages de surmoulage ou programmation des lignes de dépose de potting robotisées (axes XYZ).
4. Production : Réalisation de la production en série (de quelques dizaines à plusieurs milliers de pièces) en garantissant une répétabilité parfaite et une conformité aux exigences dans un environnement de travail maitrisé et contrôlé (température, humidité, salle blanche, étuve à vide, cellules robotisées…).
